トレーラーはどのような部品で構成されていますか?

上の写真は一般的なセミトレーラーの構造図で、トレーラーの主な構成部品と位置が明確にわかります。各部品について詳しく説明しましょう。

フレーム

フレームは、荷重を支え、牽引ピン、サスペンション、サポート、その他のデバイスを取り付けるために使用される主要なコンポーネントであり、ビーム、サポートビーム、接続ビーム、サイドビーム、ロック、牽引ピンコネクタ、パネルなどで構成されます。

体

ガントリー

サイドボード

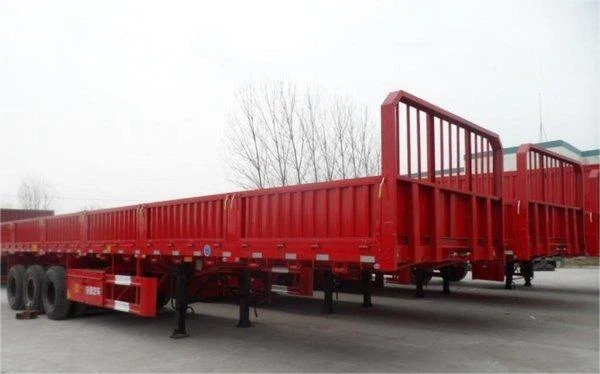

ガントリーは一般的に移動可能かつ取り外し可能（特別な要件なし）であるため、重い商品や滑りやすい商品を頻繁に輸送する場合は、ガントリーを基礎に溶接し、再度 2 つの斜めの引き手を追加する必要があります。

トラクションピン

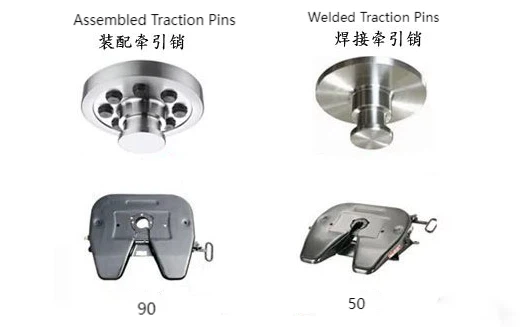

牽引ピンは、牽引シートと接続して牽引力を支えるセミトレーラーの重要な部品です。牽引ピンの直径によって50（mm）と90に分けられ、組み立て方法によって溶接と組み立てに分けられます。一般的には炭素鋼と合金鋼の鍛造品で作られています。

サスペンションシステム

セミトレーラーサスペンションシステムは、セミトレーラーのフレームと車軸が一連の装置に接続され、荷重伝達、衝撃吸収の役割を果たします。一般的なセミトレーラーサスペンションは、非独立鋼板プレス型リジッドサスペンションを採用しており、タンデム鋼板スプリングとサスペンションサポートで構成されています。

特殊車両は用途によって異なるため、サスペンションの設計要件も異なります。一般的に使用されるサスペンションには、鋼板サスペンション、シングルポイントサスペンション、エアサスペンション、リジッドサスペンションの 4 種類があります。

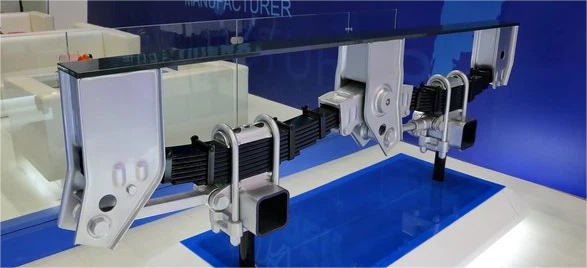

鋼板サスペンション

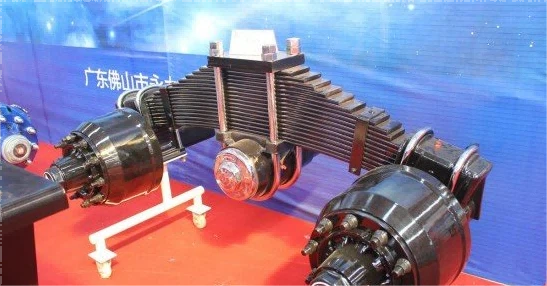

シングルポイントサスペンション

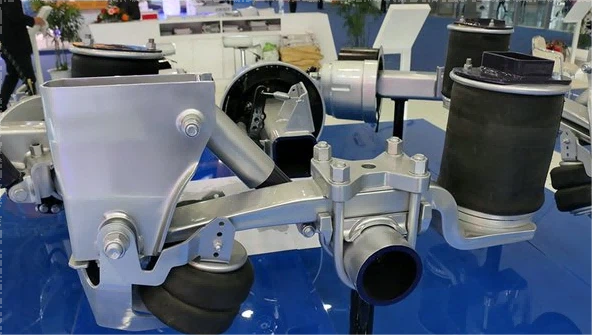

エアサスペンション

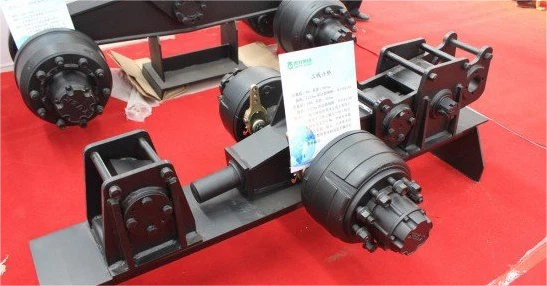

剛性サスペンション

セミトレーラーの車軸はトレーラーの重要な部分であり、セミトレーラーのフレームに接続されたサスペンションを介して荷重を運ぶ役割を果たし、道路上での車両の正常な動作を維持します。

電気システム

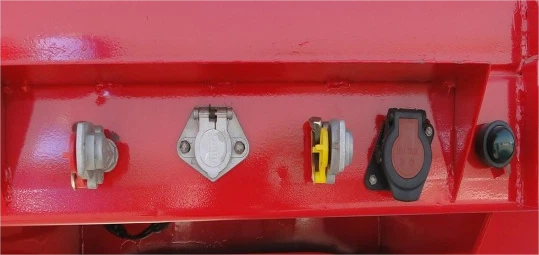

トレーラーの電気系統は、7芯ソケット、ケーブル、空気回路、各種ランプやランタンで構成されています。回路は主に照明や信号に使用され、空気回路は通常の運転ブレーキ、緊急運転ブレーキに使用されます。

サポートデバイス

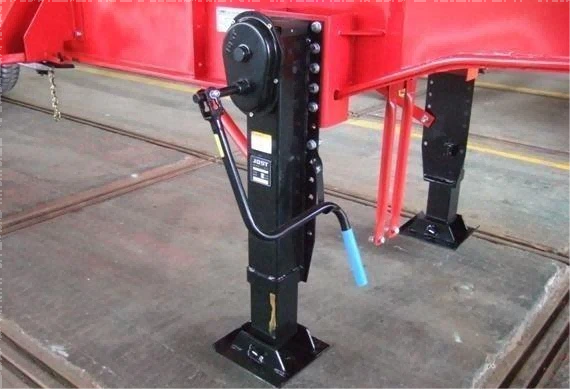

トレーラー支持装置は、主にトレーラーが取り外されたときにトレーラーを支持するために使用され、支持装置には単動式と連動式の2種類があり、主に脚、接続ブラケット、およびその他の部品で構成されています。

保護装置

トレーラーガードは、サイドガードとリアガードで構成されており、主に歩行者や他の車両がセミトレーラーの下に侵入するのを防ぐ保護と遮断の役割を果たします。

1. リアガードレールタイプ：

アクセサリー

セミトレーラーの他の付属品には、ツールボックス、スペアタイヤラック、杭などがあります。また、取り付ける商品の種類に応じて、ロープ締め具、ロープフックなどの非常に機能的な小さな付属品もあります。
